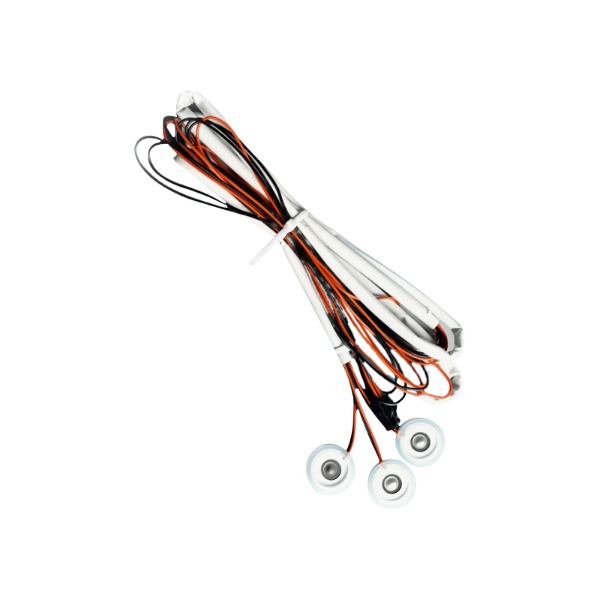

Semua yang Perlu Anda Ketahui Tentang Cakram Keramik Piezoelektrik Medis

Cakram keramik piezoelektrik medis s harus mencapai koefisien kopling elektromekanis mode ketebalan (kt) di atas 0,48 dan impedansi akustik di bawah 35 MRayl agar sesuai untuk pencitraan diagnostik atau ultrasound terapeutik. Tanpa parameter ini, disk tidak dapat menghasilkan resolusi yang diperlukan atau penetrasi jaringan yang aman.

Berbeda dengan piezoceramic tingkat industri atau konsumen, cakram tingkat medis dicirikan oleh kehilangan dielektrik yang dikontrol secara ketat (tan δ < 0,02) dan suhu Curie di atas 300°C untuk memastikan stabilitas selama sterilisasi dan pengoperasian jangka panjang.

Sifat Material Penting untuk Aplikasi Medis

Cakram keramik piezoelektrik medis biasanya dibuat dari komposisi timbal zirkonat titanat (PZT) yang dimodifikasi. Tabel di bawah menunjukkan rentang properti penting untuk penggunaan medis umum seperti pencitraan ultrasound, HIFU (ultrasound terfokus intensitas tinggi), dan sensor aliran.

• Konstanta muatan piezoelektrik (d33): 400–600 pC/N – memastikan perpindahan yang cukup untuk eksitasi tegangan rendah.
• Permitivitas relatif (εr): 1200–1800 pada 1 kHz – mencocokkan impedansi listrik dengan rangkaian driver medis.
• Faktor kualitas mekanik (Qm): 60–150 – menyeimbangkan sensitivitas (Qm rendah) vs. keluaran daya (Qm tinggi) untuk pencitraan atau terapi.
• Kepadatan (ρ): 7,5–7,8 g/cm³ – memengaruhi kecocokan akustik dengan jaringan manusia.

Misalnya, disk yang digunakan dalam pemeriksaan USG jantung memerlukan kt > 0,5 dan variasi ketebalan kurang dari ±2 μm melintasi diameter disk untuk menghindari distorsi fase dan artefak.

Rasio Diameter terhadap Ketebalan & Pemilihan Frekuensi Resonansi

Frekuensi pengoperasian cakram piezoelektrik medis berbanding terbalik dengan ketebalannya. Untuk cakram mode radial standar, frekuensi mode ketebalan dasar f_t (dalam MHz) ≈ N_t / ketebalan (mm) , dengan N_t adalah konstanta frekuensi (biasanya 1900–2100 Hz·m untuk material tipe PZT-5A).

Pita frekuensi medis umum dan dimensi cakram yang sesuai:

• 2–5 MHz (pencitraan perut & obstetri): ketebalan 0,4–1,0 mm, diameter biasanya 10–25 mm.
• 7,5–10 MHz (pembuluh darah & bagian kecil): ketebalan 0,2–0,28 mm, diameter 6–12 mm.
• 15–20 MHz (pencitraan mata & kulit): ketebalan 0,1–0,13 mm, diameter 3–6 mm.

Memilih rasio yang salah menyebabkan mode palsu. Disk tingkat medis harus menekan mode lateral dengan rasio frekuensi radial terhadap ketebalan <0,7 untuk menghindari gangguan pada resonansi ketebalan primer.

Pencocokan Akustik & Integrasi Lapisan Pendukung

Cakram keramik telanjang memiliki impedansi akustik ~34 MRayl, sedangkan jaringan lunak manusia ~1,5 MRayl. Tanpa lapisan yang cocok, lebih dari 88% energi ultrasonik dipantulkan pada antarmuka jaringan disk, membuat perangkat tidak efektif.

Oleh karena itu, cakram piezoelektrik medis tidak pernah digunakan sendiri. Itu membutuhkan:

• Satu atau dua lapisan yang cocok (masing-masing dengan impedansi menengah, misalnya 9–12 MRayl) untuk meningkatkan efisiensi transmisi hingga di atas 80%.
• Lapisan pendukung redaman tinggi (impedansi akustik 15–25 MRayl, redaman > 20 dB/cm/MHz) untuk meredam radiasi dari belakang dan memperpendek durasi pulsa.

Misalnya, menambahkan satu lapisan yang cocok dengan ketebalan λ/4 pada frekuensi tengah akan meningkatkan bandwidth 45% hingga 72% , secara langsung meningkatkan resolusi gambar.

Poling Listrik & Stabilitas Kinerja Dalam Kondisi Medis

Cakram keramik pabrikan belum bersifat piezoelektrik sampai dipoles. Cakram kelas medis memerlukan tegangan poling 2–4 kV/mm pada 100–150°C selama 15–30 menit untuk mencapai penyelarasan domain. Poling yang tidak lengkap mengakibatkan berkurangnya d33 lebih dari 30% dan respons frekuensi tidak stabil.

Setelah poling, cakram mengalami penuaan dan stabilisasi termal. Kriteria penerimaan medis meliputi:

• Penyimpangan kapasitansi <3% setelah 500 jam pada suhu 37°C (suhu tubuh) dan kelembapan 90%.
• Resistansi isolasi > 10 GΩ pada 500 V DC untuk mencegah kebocoran arus pada probe kontak pasien.
• Tidak ada depolarisasi di bawah 200°C untuk bertahan dari sterilisasi etilen oksida atau autoklaf (121°C).

Kehilangan Dielektrik & Pembangkitan Panas pada Cakram Terapi

Untuk aplikasi medis gelombang kontinu atau siklus tugas tinggi (misalnya, ultrasonografi fisioterapi, pemotongan bedah), cakram harus menghilangkan panas tanpa menggeser resonansi. Metrik kuncinya adalah faktor kerugian dielektrik (tan δ) . Pada 1 MHz dan 20 V/mm, cakram terapi medis mempertahankan tan δ < 0,015, membatasi kenaikan suhu hingga < 15°C pada keluaran akustik 1 W/cm².

Cakram dengan tan δ sebesar 0,03 (umumnya terdapat pada cakram industri berbiaya rendah) akan menghasilkan panas dua kali lipat, yang menyebabkan:

• Penyimpangan frekuensi 0,5–1,2% per kenaikan 10°C , menyebabkan detuning pada perangkat elektronik penggerak.
• Ketidaksesuaian ekspansi termal dengan lapisan pengikat, mengakibatkan delaminasi setelah <50 siklus perawatan.

Oleh karena itu, cakram terapi medis menentukan kecepatan getaran maksimum <0,5 m/s RMS dan menyertakan sensor suhu terintegrasi dalam rakitan probe.

Persyaratan Biokompatibilitas & Enkapsulasi

Cakram keramik mentah itu sendiri tidak bersifat biokompatibel karena kandungan timbalnya (PZT tipikal mengandung 60–70% berat timbal). Oleh karena itu, standar peraturan medis (IEC 60601-2-37, panduan FDA) mengamanatkan enkapsulasi. Disk harus tertutup rapat atau dilapisi dengan parylene-C (ketebalan 5–15 μm) atau epoksi tingkat medis.

Validasi enkapsulasi meliputi:

• Uji sitotoksisitas ISO 10993-5: tidak ada lisis sel di sekitar cakram yang dienkapsulasi.
• Analisis timbal yang dapat dicuci: <0,1 μg/cm²/hari dalam cairan tubuh simulasi.

Tanpa enkapsulasi yang tepat, kegagalan satu disk pun dapat menyebabkan biaya sertifikasi ulang probe terlampaui $10,000 per kejadian (pengajuan dan pengujian peraturan).

Pengujian Kinerja Sebelum Integrasi Medis

Setiap kumpulan cakram piezoelektrik medis harus lulus uji kelistrikan dan akustik standar. Kriteria terima/tolak berdasarkan IEEE 176-1987 dan IEC 60483:

• Besaran impedansi pada resonansi: ±10% dari nilai nominal.
• Sudut fase pada resonansi: > 85° (mode murni).
• Toleransi kapasitansi: ±5% pada 1 kHz, 25°C.
• Variasi ketebalan: ≤ ±3 μm melintasi permukaan disk untuk array.

Disk yang melewati batas ini dapat langsung diintegrasikan ke dalam transduser USG medis atau aplikator terapi tanpa penyetelan lebih lanjut, sehingga menghemat 15–20 jam kalibrasi teknik per probe.
